LabView + Multisim

Opis oprogramowania

Dla kogo: pracownicy, doktoranci, studenci, laboratoria

Jak uzyskać dostęp: dane potrzebne do aktywacji znajdują się w Panelu AGH w zakładce "Oprogramowanie"

Pomoc (kody licencyjne, problemy z instalacją): Pomoc IT



Najpopularniejsze oprogramowanie National Instruments zebrane w jeden pakiet - platforma graficznego programowania, umożliwiająca tworzenie systemów sterujących, pomiarowych i testujących.

  • Możliwość instalacji na każdym komputerze należącym do uczelni oraz na prywatnych komputerach pracowników;
  • Wersja studencka umożliwia instalację oprogramowania także na komputerach studentów;
  • Licencja obejmuje zastosowania dydaktyczne oraz niekomercyjne projekty badawcze;
  • Szkolenia online dostępne dla wszystkich pracowników i studentów na stronie ni.com/self-paced-training.



Dostępne są dwa programy:

Instrukcja instalacji programu LabVIEW

  1. Zaloguj się do Panelu AGH (używając danych logowania do Poczty AGH) i otwórz zakładkę "Oprogramowanie". Odszukaj pozycję "Labview, Multisim" i zachowaj kod licencji.

  2. Pliki instalacyjne należy pobrać ze strony https://www.ni.com/en/support/downloads/software-products/download.labview.html#521715. Aby uzyskać dostęp do plików, konieczna jest rejestracja konta na stronie producenta, gdzie jako adres e-mail należy podać swój adres e-mail w domenie @agh.edu.pl lub @student.agh.edu.pl. Po pomyślnej rejestracji oraz zalogowaniu, pobierz plik instalacyjny najnowszej wersji programu LabVIEW, a następnie uruchom go.

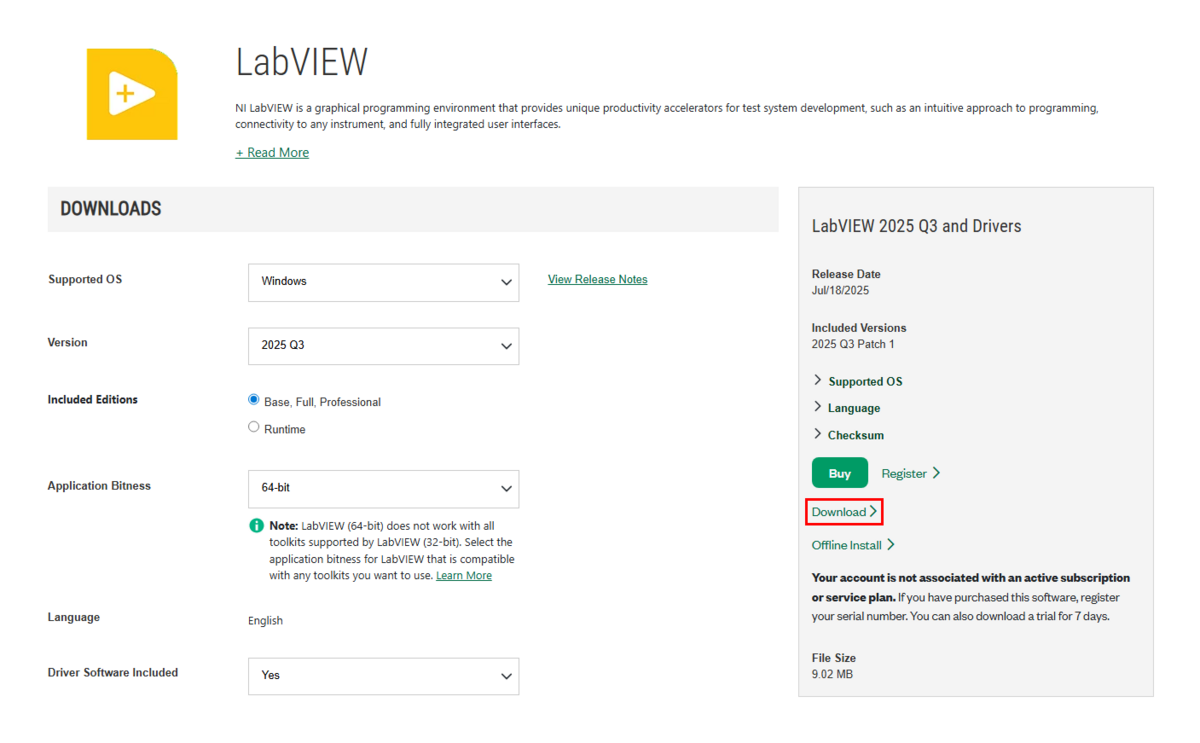

Widok ekranu pobierania programu LabVIEW

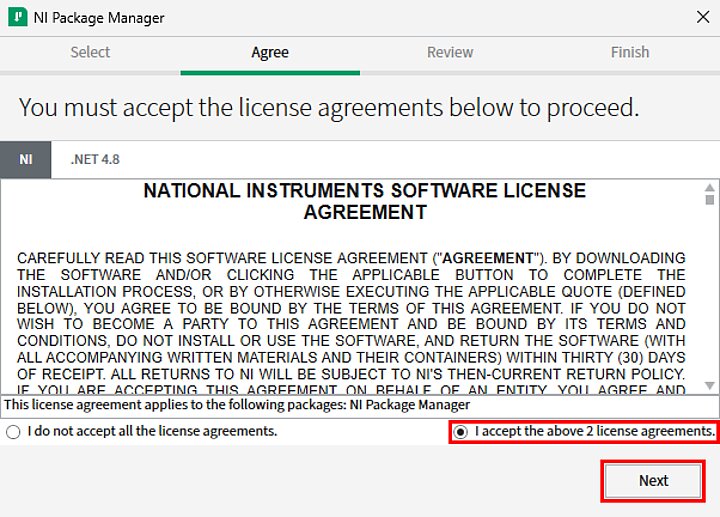

  1. Zapoznaj się z warunkami licencji, zaznacz opcję "I accept the above 2 license agreements", a następnie naciśnij "Next".
Instalator programu LabVIEW
  1. Zgodnie z zaleceniami zaznacz pole “Disable Windows fast startup” i kliknij “Next”.
Instalator programu LabVIEW
  1. Przejdź do instalacji klikając przycisk “Next”.
Instalator programu LabVIEW

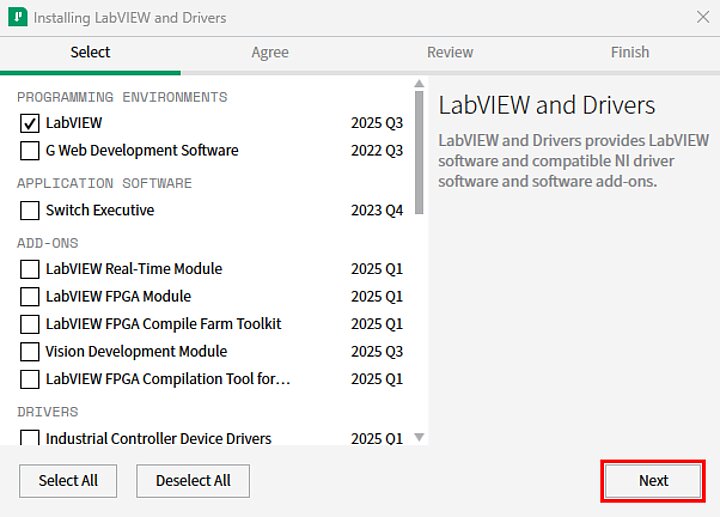

  1. Wybierz dodatkowe sterowniki, które chcesz zainstalować i odpowiednio zaznacz/odznacz je, a następnie kliknij "Next".
Instalator programu LabVIEW

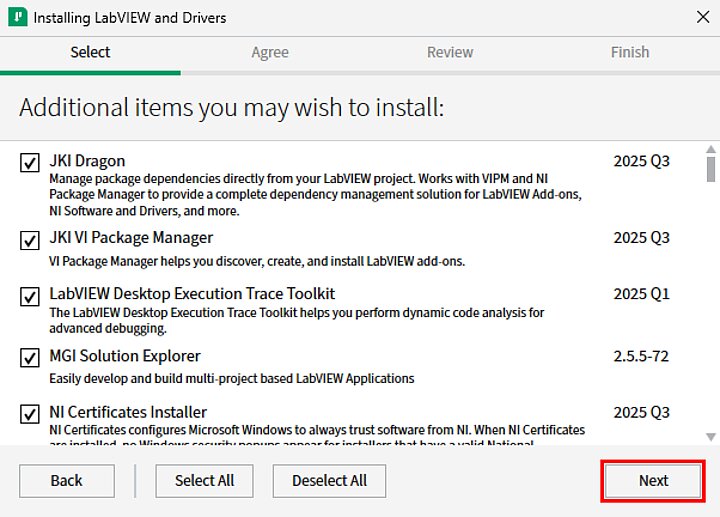

  1. Jeśli chcesz zainstalować dodatkowe narzędzia, wybierz je, a następnie naciśnij przycisk "Next".
Instalator programu LabVIEW

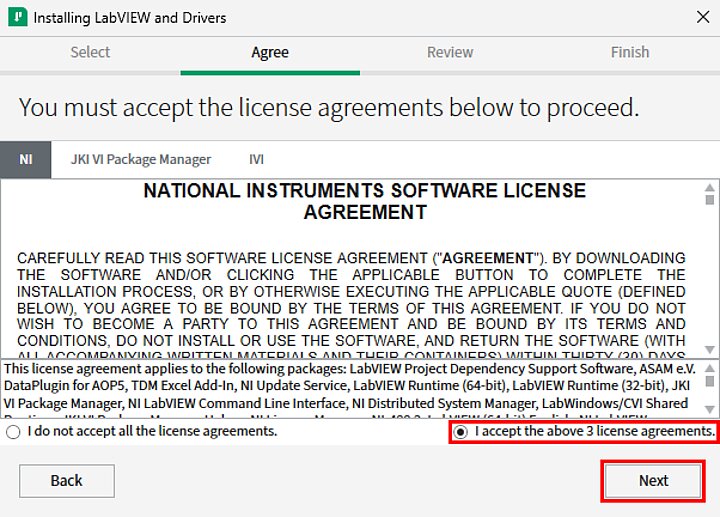

  1. Zapoznaj się z warunkami licencji, zaznacz opcję "I accept the above 4 license agreements", a następnie naciśnij "Next".
Instalator programu LabVIEW

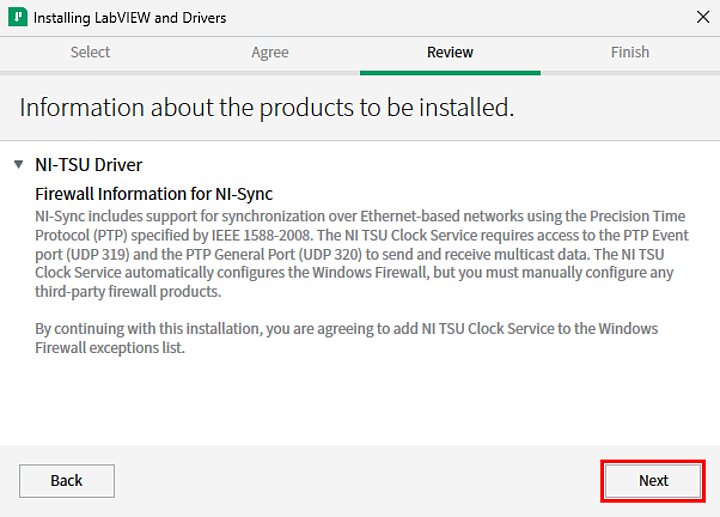

  1. Zapoznaj się z informacją o dodaniu programu do wyjątków zapory sieciowej i przejdź do kolejnego kroku instalacji naciskając przycisk "Next".
Instalator programu LabVIEW

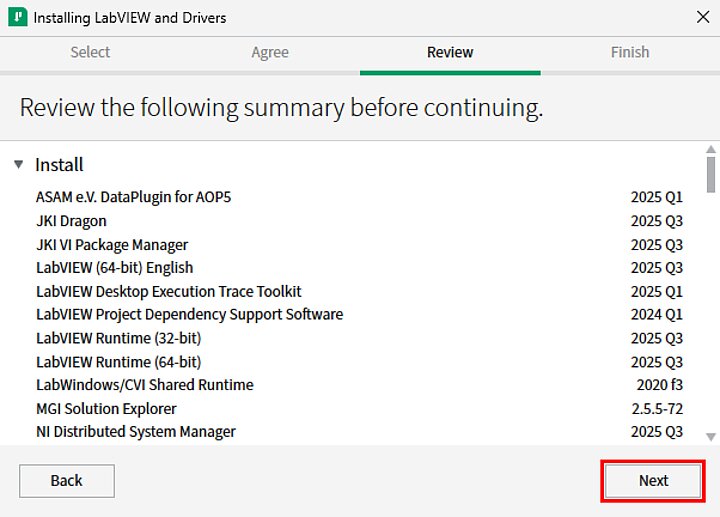

  1. Pojawi się lista podsumowująca wszystkie wybrane składniki pakietu LabVIEW, które zostaną zainstalowane. Naciśnij "Next".
Instalator programu LabVIEW

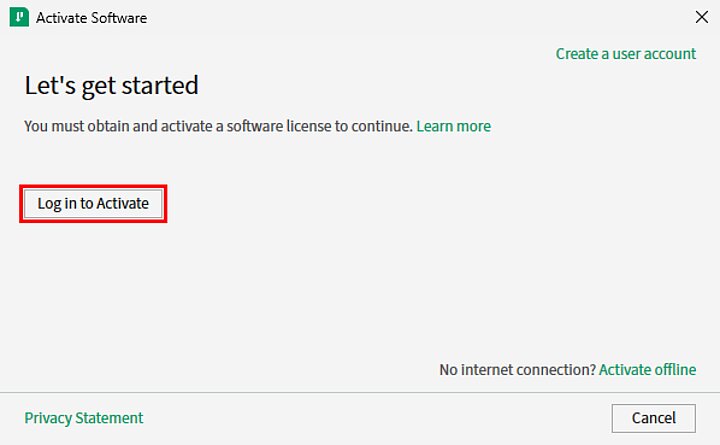

  1. Program został zainstalowany. Naciśnij przycisk "Log in to Activate", aby rozpocząć proces aktywacji oprogramowania.
Aktywacja oprogramowania

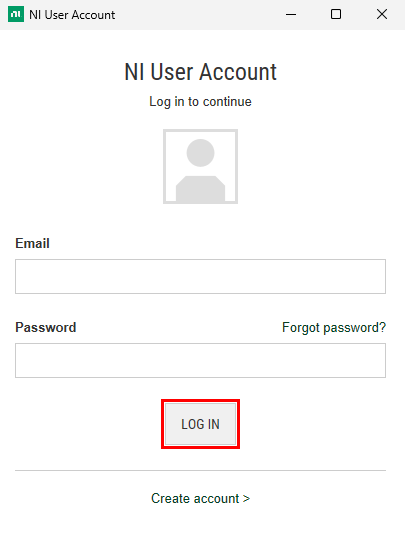

  1. Zaloguj się do programu danymi do konta NI, które utworzyłeś przed pobraniem plików instalacyjnych.
Logowanie

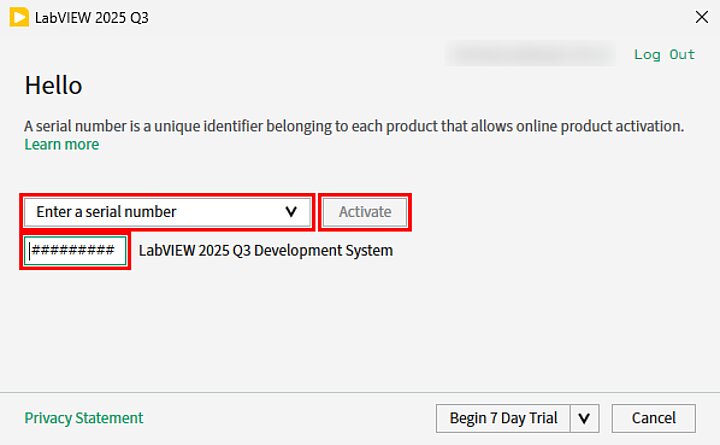

  1. Po pomyślnej instalacji, wybierz opcję “Enter a serial number”, wprowadź kod licencji w pierwsze puste pole (dane potrzebne do aktywacji znajdują się w Panelu AGH w zakładce "Oprogramowanie"). Naciśnij przycisk “Activate”.
Instalator programu LabVIEW

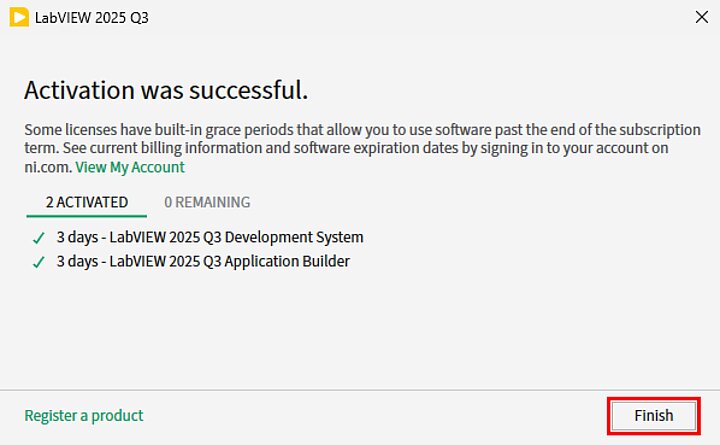

  1. Jeśli wszystkie kroki zostały wykonane prawidłowo, program wyświetli informację o pomyślnej aktywacji licencji. Naciśnij "Finish".
Instalator programu LabVIEW
  1. Ostatnie okienko informuje o potrzebie restartu komputera, aby zakończyć instalację programu. Naciśnij "Reboot Now", a komputer uruchomi się ponownie.
Instalator programu LabVIEW

Instrukcja instalacji programu Multisim

  1. Zaloguj się do Panelu AGH (używając danych logowania do Poczty AGH) i otwórz zakładkę "Oprogramowanie". Odszukaj pozycję "Labview, Multisim" i zachowaj kod licencji.

  2. Pliki instalacyjne należy pobrać ze strony https://www.ni.com/en/support/downloads/software-products/download.multisim.html#452133. Aby uzyskać dostęp do plików, konieczna jest rejestracja konta na stronie producenta, gdzie jako adres e-mail należy podać swój adres e-mail w domenie @agh.edu.pl lub @student.agh.edu.pl. Po pomyślnej rejestracji oraz zalogowaniu, pobierz plik instalacyjny najnowszej wersji programu Multisim, a następnie uruchom go.

Widok ekranu pobierania programu Multisim
  1. Zapoznaj się z warunkami licencji, zaznacz opcję "I accept the above 2 license agreements", a następnie naciśnij "Next".
Instalator programu Multisim

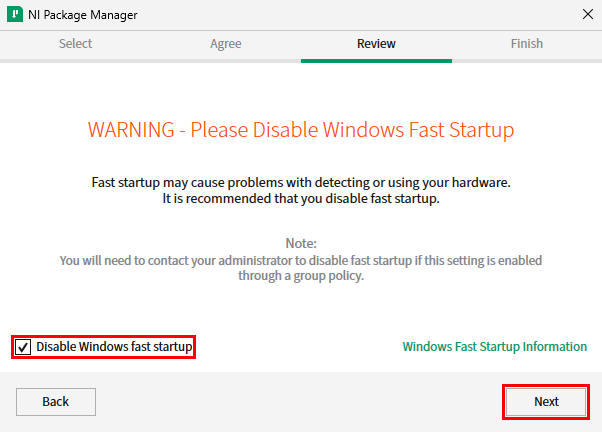

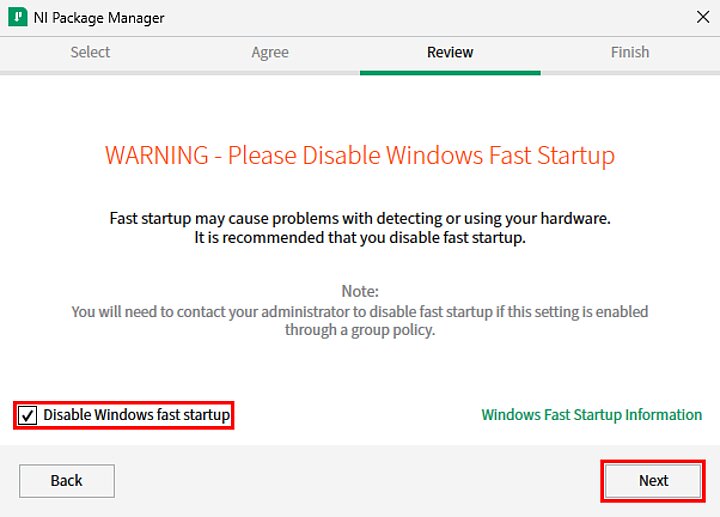

  1. Zgodnie z zaleceniami zaznacz pole “Disable Windows fast startup” i kliknij “Next”.
Instalacja
  1. Naciśnij przycisk “Next” w celu kontynuacji instalacji.
Instalator programu Multisim

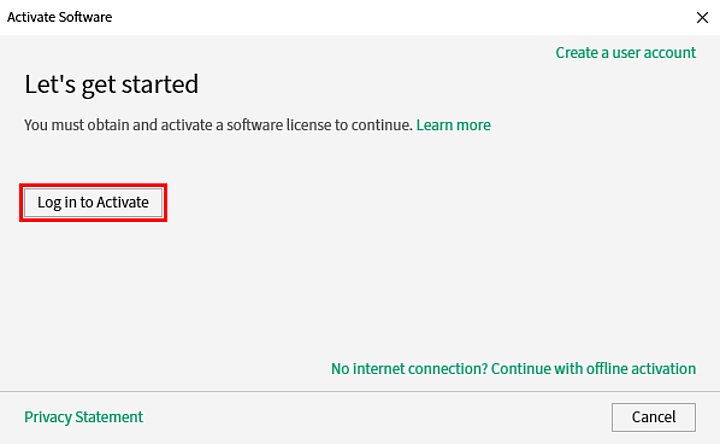

  1. Program został zainstalowany. Naciśnij przycisk "Log in to Activate", aby rozpocząć proces aktywacji oprogramowania.
Aktywacja licencji

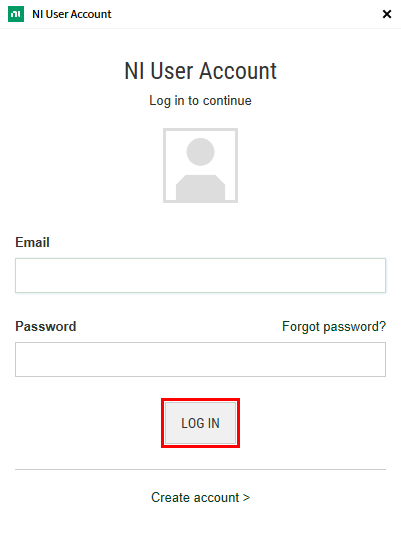

  1. Zaloguj się do programu danymi do konta NI, które utworzyłeś przed pobraniem plików instalacyjnych.
Logowanie

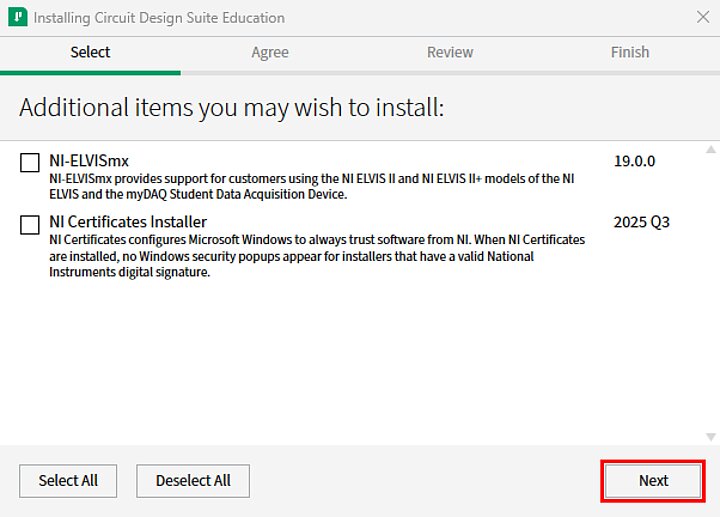

  1. Jeśli chcesz zainstalować dodatkowe narzędzia, wybierz je, a następnie naciśnij przycisk "Next".
Instalator programu Multisim

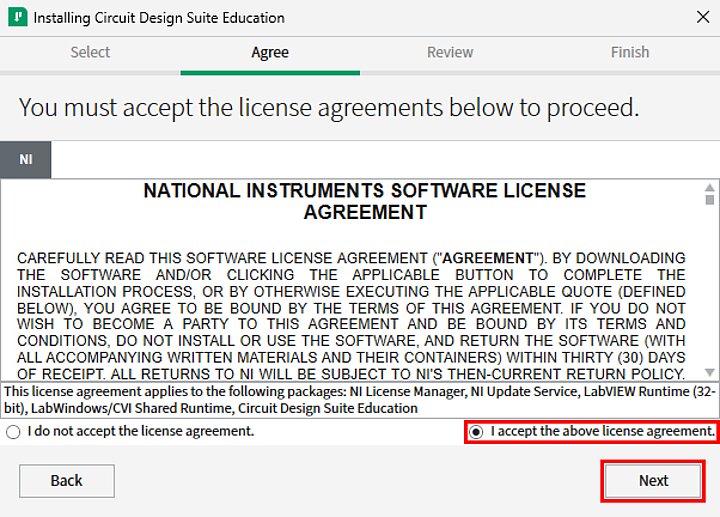

  1. Zapoznaj się z warunkami licencji, zaznacz opcję "I accept the above license agreement", a następnie naciśnij "Next".
Instalator programu Multisim

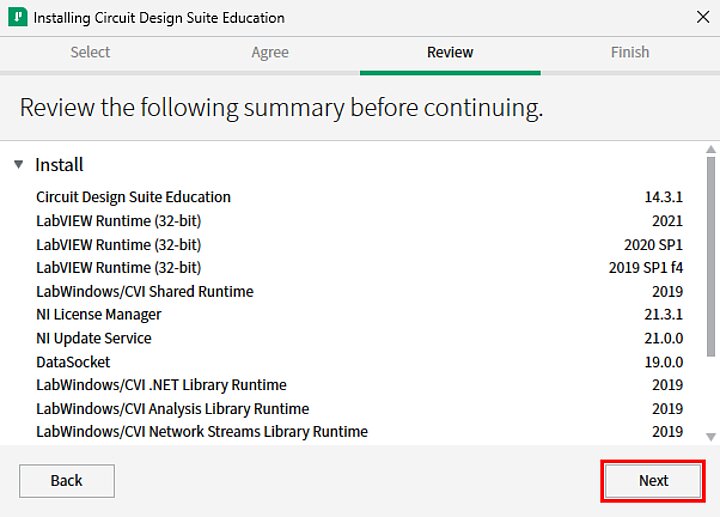

  1. Pojawi się lista podsumowująca wszystkie wybrane składniki pakietu Multisim, które zostaną zainstalowane. Naciśnij "Next".
Instalator programu Multisim

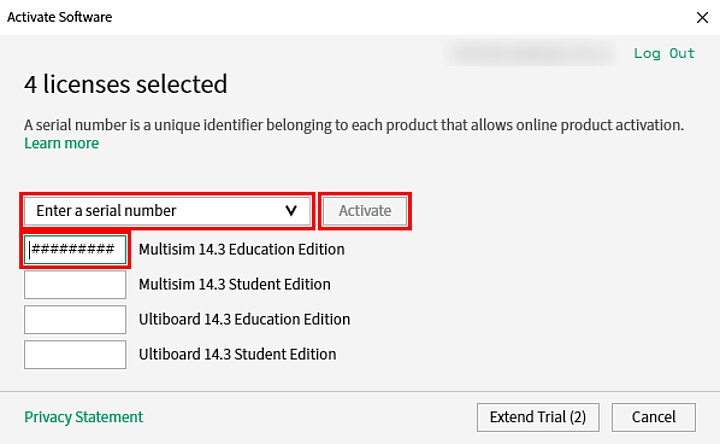

  1. Po pomyślnej instalacji, wybierz opcję “Enter a serial number”, wprowadź kod licencji w pierwsze puste pole (dane potrzebne do aktywacji znajdują się w Panelu AGH w zakładce "Oprogramowanie"). Naciśnij przycisk “Activate”.
Instalator programu Multisim

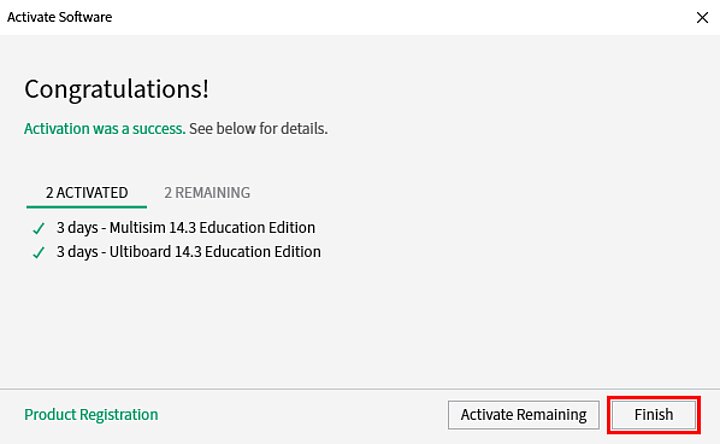

  1. Jeśli wszystkie kroki zostały wykonane prawidłowo, program wyświetli informację o pomyślnej aktywacji licencji. Naciśnij "Finish".
Instalator programu Multisim
  1. Ostatnie okienko informuje o potrzebie restartu komputera, aby zakończyć instalację programu. Naciśnij "Reboot Now", a komputer uruchomi się ponownie.
Instalator programu Multisim

Skład pakietu

  • Prosty w użyciu graficzny język programowania.
  • Możliwość kompilacji kodu do plików wykonywalnych exe.
  • Kompatybilność i integracja z szeroką gamą sprzętu pomiarowego.
  • Możliwość korzystania z dynamicznie łączonymi bibliotekami DLL.
  • Proste i szybkie tworzenie interfejsu użytkownika umożliwiającego wyświetlanie danych w czasie rzeczywistym.
  • Rozbudowana funkcjonalność dla przetwarzania i analizy sygnałów oraz operacji matematycznych.
  • Integracja systemu kontroli wersji oraz pomiar złożoności kodu.
  • Wieloplatformowość i urządzenia wbudowane.
  • Wbudowane funkcje pomiarowe i analityczne.
  • Wsparcie dla systemów operacyjnych Windows XP/Vista/7/8 (32-bit) oraz Windows Vista/7/8 (64-bit), w ograniczonym zakresie także Linux i macOS.
  • Rozbudowane środowisko programowania w języku C/C++.
  • Pełna zgodność sprzętowa z urządzeniami IVI, VISA, DAQ, GPIB oraz komunikacją szeregową.
  • Narzędzia do analizy i przetwarzania sygnałów.
  • Uproszczona komunikacja między platformami z wykorzystaniem zmiennych sieciowych.
  • Obsługa Microsoft Visual Studio .NET 2010/2008/2005.
  • Konfigurowalne kontrolki Windows Forms oraz Web Forms umożliwiające tworzenie interfejsu użytkownika dla aplikacji pomiarowych i testowych.
  • Obsługa sprzętu do akwizycji danych.
  • Automatyczna generacja kodu do akwizycji danych oraz kontroli przyrządów przy wykorzystaniu wbudowanych narzędzi.
  • Zaawansowane biblioteki umożliwiające analizę oraz komunikację między odrębnymi platformami.
  • Szybkie tworzenie aplikacji pomiarowych i sterujących bez konieczności programowania.
  • Obsługa ponad 400 samodzielnych bądź bazujących na komputerach PC przyrządów pomiarowych.
  • Akwizycja i logowanie danych z ponad 250 urządzeń.
  • Możliwość przeprowadzania prostych operacji przetwarzania sygnałów, analizy oraz We/Wy.
  • Skalowalność aplikacji osiągalna poprzez automatyczną generację kodu LabVIEW.
  • Tworzenie konfigurowalnych raportów oraz możliwość eksportu danych do programów LabVIEW, DIAdem oraz Microsoft Excel.
  • NI Multisim - środowisko do symulacji i analizy elektronicznych układów analogowych i cyfrowych.
  • Możliwość programowania układów PLD, tworzenia schematów drabinkowych i symulacji mikrokontrolerów.
  • Integracja ze sprzętem pomiarowym pozwala na porównanie symulacji z rzeczywistym pomiarem.
  • NI Ultiboard - środowisko do projektowania płytek PCB, pozwalające na dwustronną synchronizację projektu z programem NI Multisim.

Dodatkowe elementy pakietu

  • LabVIEW Control Design and Simulation Module
  • LabVIEW MathScript RT Module
  • LabVIEW System Identification Toolkit
  • LabVIEW Digital Filter Design Toolkit
  • LabVIEW Modulation Toolkit
  • NI Vision Development Module
  • NI Vision Builder for Automated Inspection
  • LabVIEW LEGO MINDSTORMS NXT Module
  • LabVIEW Desktop Execution Trace Toolkit
  • LabVIEW Report Generation for Microsoft Office Toolkit
  • LabVIEW VI Analyzer Toolkit
  • LabVIEW DataFinder Toolkit
  • LabVIEW Database Connectivity
  • Toolkit LabVIEW Communications System Design Software
  • NI ELVISmx
  • LabWindows/CVI FDS
  • LabWindows/CVI Real-time
  • LabWindows/CVI PID Control Toolkit
  • LabWindows/CVI Signal Processing Toolkit
  • LabWindows/CVI Spectral Measurement Toolkit
  • LabWindows/CVI Execution Profiler
  • LabWindows/CVI SQL DIAdem Professional
  • LabVIEW Professional Devevelopment System (Mac/Linux)
  • LabVIEW Control Design & Simulation Module (Mac/Linux)
  • LabVIEW LEGO MINDSTORMS NXT MODULE (Mac)
  • LabVIEW VI Analyzer Toolkit (Mac/Linux)
  • LabVIEW FPGA Module
  • Xilinx Compilers 10.1 & 11.5
  • LabVIEW FPGA Compile Farm LabVIEW Touch Panel Module
  • LabVIEW Real-Time Module NI Real-Time Execution Trace Toolkit
  • LabVIEW Statechart Module
  • LabVIEW Robotics Module LabVIEW Mobile Module
  • LabVIEW PID Control and Fuzzy Logic Toolkit
  • LabVIEW DSC Module
  • LabVIEW NI SoftMotion Development Module NI Motion Assistant
  • LabVIEW Simulation Interface Toolkit
  • NI Veristand
  • NI Teststand
  • LabVIEW Sound and Vibration Measurement Suite
  • LabVIEW Spectral Measurements Toolkit
  • LabVIEW Advanced Signal Processing Toolkit
  • LabVIEW Adaptive Filter Toolkit
  • LabVIEW Biomedical Toolkit
